Повербанк для роутера: сколько работает, как подключить, какой выбрать

Роутер питается от 12 В (простые модели — от 9 В), а обычный USB-выход повербанка даёт 5 В. Поэтому для роутера нужен повербанк с USB-C Power Delivery, который умеет выдавать 12 В, и кабель-триггер на 12 В со штекером 5,5×2,1 мм. Повербанк на 20 000 мАч запасает 74 Вт·ч: роутер с оптическим терминалом, которые вместе берут 6 Вт, проработают от него около 10 часов.

Ниже — сколько потребляют роутеры и ONU по даташитам производителей, как посчитать часы для своего повербанка, три способа подключения и почему роутер от повербанка перезагружается. Если нужен запас на сутки и больше, выгоднее собрать батарею из ёмких элементов — они собраны на странице для ИБП, роутера и повербанка.

Что нужно роутеру: 12 В и ватт-часы

Всё решают две цифры: напряжение и запас энергии.

Напряжение. Посмотрите на блок питания роутера. На нём написано что-то вроде «12V ⎓ 1A» или «12V ⎓ 1.5A». Часть простых роутеров питается от 9 В: например, у TP-Link TL-WR841N v14 блок на 9 В 0,6 А. Оптический терминал (ONU, ONT) обычно на 12 В. Повербанк должен отдать именно то напряжение, что на блоке: от 5 В роутер не запустится, а 15 или 20 В могут его сжечь.

Энергия. Ёмкость повербанка пишут в мАч при напряжении его элементов — 3,6–3,7 В. Роутер берёт ток при 12 В, так что мАч повербанка и мАч «на 12 В» — разные величины. Сравнивать можно только ватт-часы:

• Вт·ч = мАч × 3,7 ÷ 1000. Для 20 000 мАч это 74 Вт·ч, и это число обычно напечатано мелким шрифтом на корпусе.
• Часы работы = Вт·ч × 0,85 ÷ потребление в ваттах.

Коэффициент 0,85 — доля энергии, которая доходит до роутера. Откуда он берётся, объясняем ниже.

Сколько потребляет роутер и ONU

Надпись «12 В 1 А» на блоке питания — не потребление, а максимум, который блок способен отдать: 12 × 1 = 12 Вт. В обычной работе роутер берёт заметно меньше. Некоторые производители пишут реальное потребление в даташитах:

Максимум в даташите означает, что заняты все порты, Wi-Fi работает на полную, а в USB стоит флешка. Во время отключения нагрузка обычно меньше. Для расчётов мы берём три уровня: 6 Вт — простой роутер с ONU без Wi-Fi, 10 Вт — двухдиапазонный роутер с ONU, 15 Вт — ONU с Wi-Fi плюс отдельный роутер или mesh-система.

Для сравнения, один публичный замер. В тесте itc.ua (декабрь 2024) роутер Xiaomi AC1200 с ONU FoxGate G2001R проработали от Xiaomi Mi Power Bank 3 на 20 000 мАч около 12 часов. Наш пересчёт: 74 Вт·ч × 0,85 ÷ 12 ч ≈ 5,2 Вт — столько эта пара брала в среднем.

Как измерить потребление самому

Точную цифру для вашего комплекта даст только замер. Удобнее всего мерить USB-C тестером: это маленький прибор с экраном, который вставляется между повербанком и кабелем и показывает вольты, амперы, ватты и накопленные ватт-часы.

1. Соберите цепочку: повербанк → USB-C тестер → кабель-триггер 12 В → роутер.
2. Подождите 5 минут, пока роутер загрузится, и запишите ватты. Это потребление в покое.
3. Включите видео на телефоне через Wi-Fi и посмотрите ещё раз. Это потребление под нагрузкой.
4. Самый честный способ: обнулите счётчик Wh на тестере и оставьте роутер работать на час. Сколько ватт-часов набежит за час, столько ватт роутер берёт в среднем.

Тестер стоит на выходе повербанка, поэтому потери внутри самого повербанка в его цифру не входят, и коэффициент 0,85 в расчёте остаётся. ONU, которая питается от своего блока, меряют DC-ваттметром с разъёмами 5,5×2,1 между блоком и устройством. Бытовые ваттметры в розетку для этого подходят плохо: на нескольких ваттах они неточны и считают ещё и потери блока.

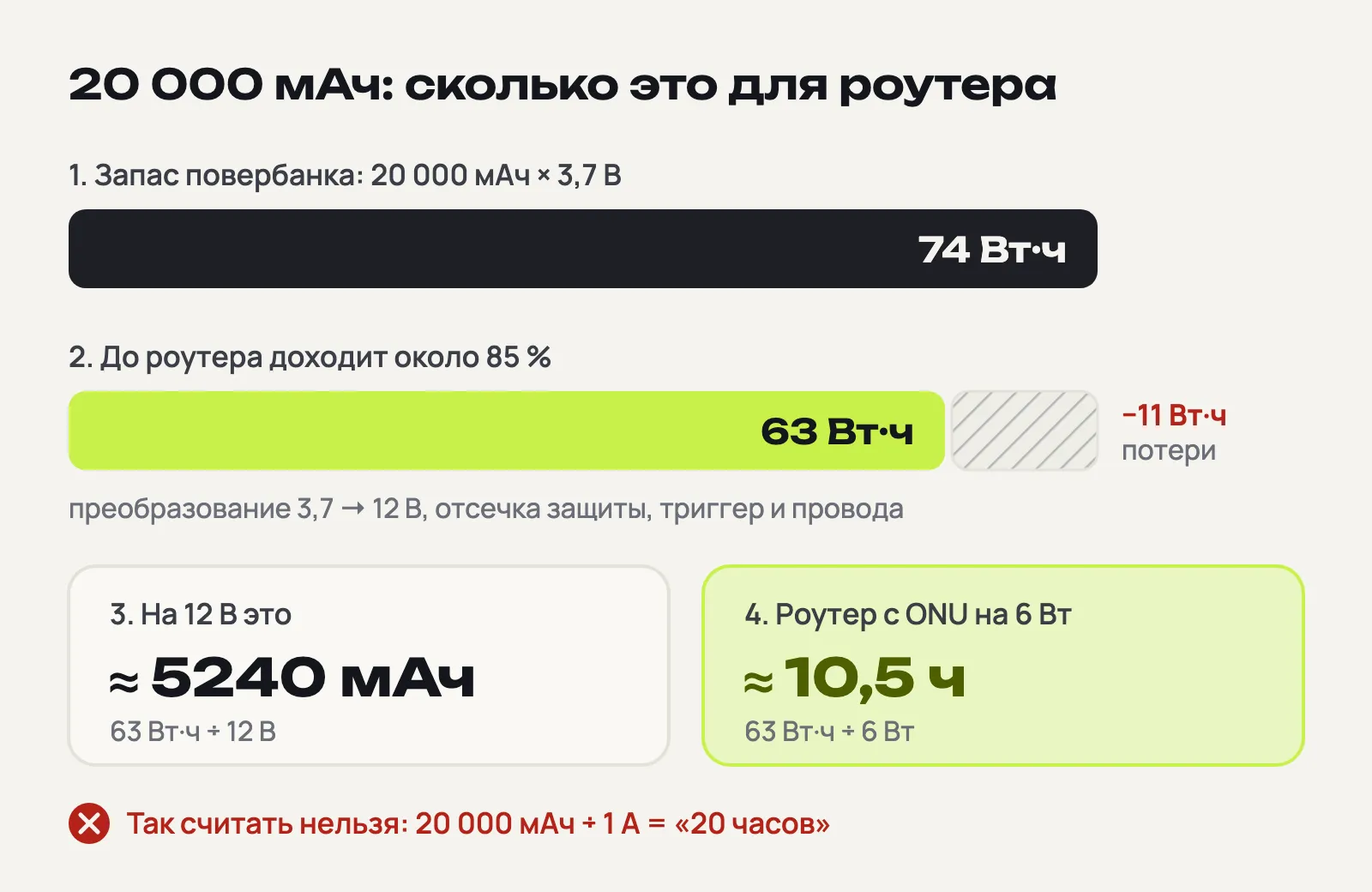

Почему 20 000 мАч — не 20 000 мАч для роутера

Самая частая ошибка в советах — делить ёмкость повербанка на ток роутера: «20 000 мАч ÷ 1 А = 20 часов». Так не работает по двум причинам.

1. Другое напряжение. 20 000 мАч — это при 3,7 В, то есть 74 Вт·ч. На 12 В те же 74 Вт·ч — всего 6170 мАч.
2. Потери. Плата повербанка повышает 3,7 В до 12 В и часть энергии превращает в тепло. Ещё часть она не отдаёт вовсе: защита выключает выход, когда элементы разряжены, но ещё не до нуля. Добавьте триггер и провода. Мы закладываем 15 % потерь: до роутера доходит около 63 Вт·ч из 74.

Поэтому обещания вроде «30 000 мАч хватит на 48 часов» верны только для устройства, которое берёт около 2 Вт. Если производитель пишет на корпусе «Rated capacity», то есть номинальную ёмкость при 5 В, ориентируйтесь на неё: потери преобразования в ней уже учтены.

Сколько работает роутер от повербанка

Таблица посчитана по формуле Вт·ч × 0,85 ÷ потребление.

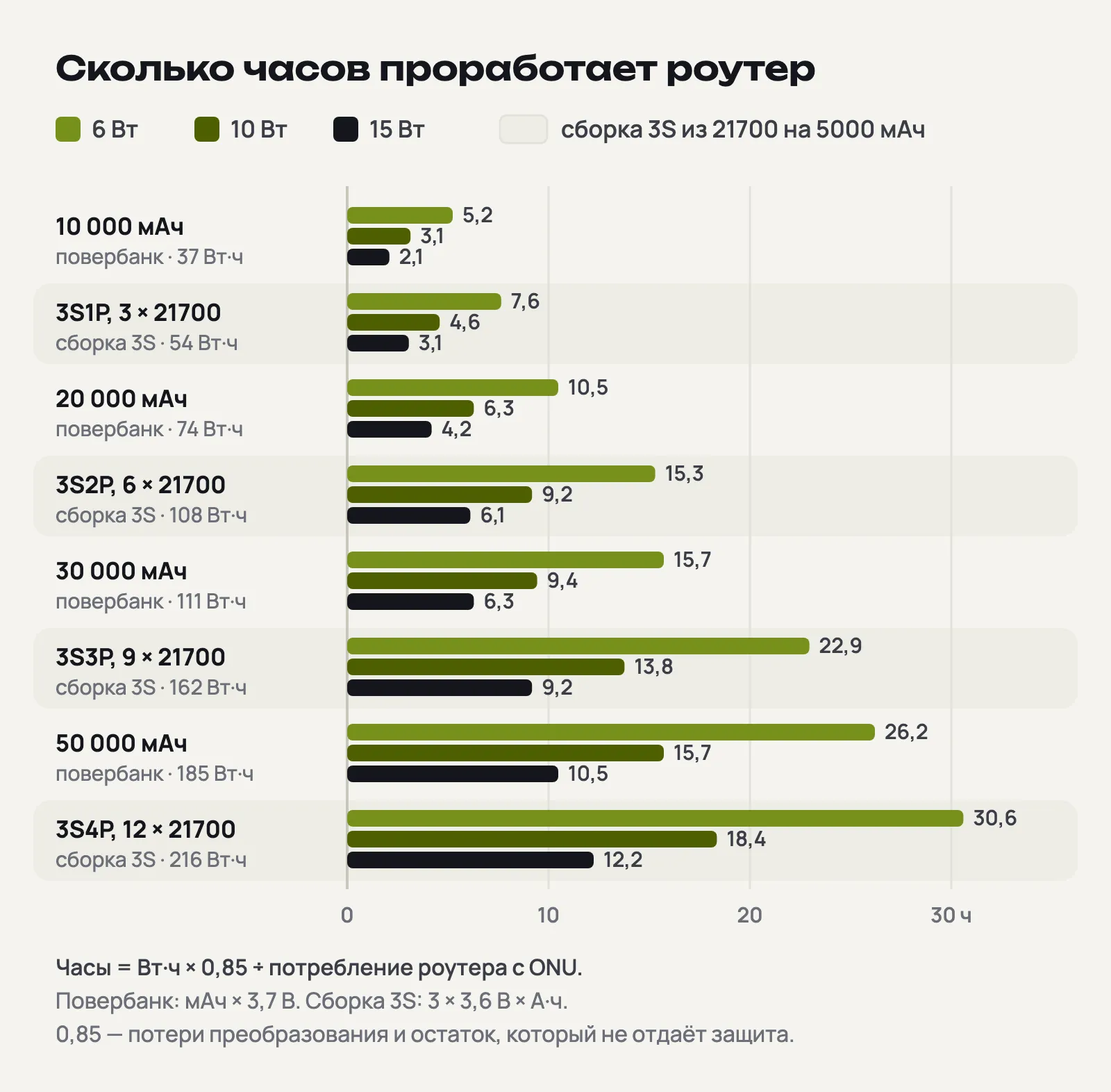

На графике те же повербанки стоят рядом со сборками 3S из элементов 21700, о которых речь ниже.

Для повербанка, который пережил уже несколько зим, закладывайте ещё на 20 % меньше. Производители элементов гарантируют 80 % начальной ёмкости лишь на несколько сотен циклов: у LG MJ1, например, по даташиту это 400 циклов.

Как подключить роутер к повербанку

Кабель-триггер USB-C PD на 12 В

Это самый простой и экономный способ. В кабеле есть крошечная плата, которая «договаривается» с повербанком по протоколу Power Delivery и просит у него 12 В. На другом конце — штекер DC 5,5×2,1 мм, как у блока питания роутера. Перед покупкой проверьте четыре вещи:

• Повербанк умеет 12 В по PD. В характеристиках выхода USB-C ищите строку «12V ⎓ 1.5A» или больше. Спецификация PD 3.0 не делает 12 В обязательными, поэтому часть повербанков выдаёт только 5, 9, 15 и 20 В. Триггер на 12 В с ними не заработает.
• Мощность профиля 12 В. 12 В × 1,5 А = 18 Вт. Этого хватит на роутер с ONU, если вместе они берут до 15 Вт.
• Триггер именно на 12 В. Бывают триггеры на 9, 15 и 20 В. Перед первым подключением измерьте напряжение на штекере мультиметром.
• Размер штекера. Самый распространённый — 5,5×2,1 мм, но встречаются 5,5×2,5 и 3,5×1,35. Сравните с родным блоком.

Для роутера с блоком на 9 В берите триггер на 9 В. Этот уровень есть в каждом повербанке с PD мощностью больше 15 Вт: так требует спецификация.

Триггер QC и повышающий кабель 5 → 12 В

Если USB-C PD у повербанка нет, есть два запасных варианта:

• Триггер Quick Charge делает то же самое через USB-A и протокол QC 2.0 или 3.0, в котором 12 В есть.
• Повышающий кабель 5 → 12 В (или 5 → 9 В) содержит преобразователь и работает с любым USB. Но он тянет из порта большой ток: роутеру на 8 Вт нужно около 1,9 А при 5 В, а обычный USB-A даёт 2–2,4 А. Для комплекта на 10 Вт и больше такой кабель работает на пределе, и роутер может перезагружаться.

Полярность

У подавляющего большинства роутеров и ONU плюс — в центре штекера. На блоке питания это обозначено значком: круг с точкой, и плюс соединён с центром. Триггеры продаются именно с такой полярностью. Если значок на вашем блоке другой, обычный триггер не подойдёт.

Роутер и ONU от одного повербанка

Вариантов три: повербанк с двумя выходами USB-C PD и два триггера; один триггер и Y-разветвитель 5,5×2,1 на два устройства; два отдельных повербанка. С Y-кабелем сумма потребления обоих устройств должна уложиться в профиль 12 В. И проверьте инструкцию: у многих повербанков, когда заняты два порта, быстрые режимы выключаются, и оба порта отдают только 5 В.

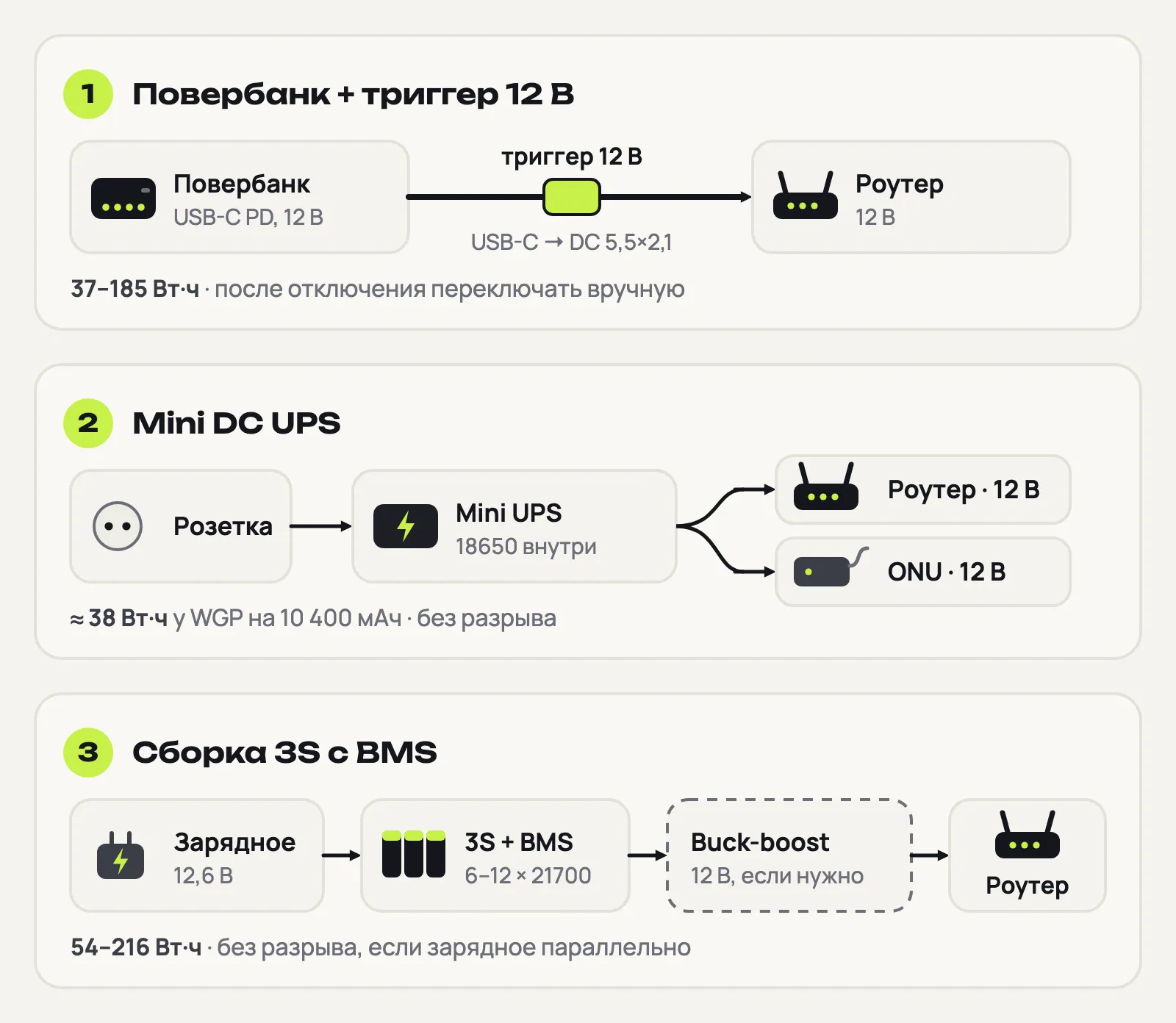

Повербанк, ИБП для роутера или сборка 3S

Кроме повербанка, роутер во время отключений питают от mini DC UPS (маленького ИБП на 5–12 В) или от самодельной батареи из трёх последовательных групп элементов.

Mini UPS выигрывает удобством: он постоянно стоит между розеткой и роутером, держит батарею заряженной и переключается сам. Слабое место — запас энергии. В WGP из теста itc.ua стоят четыре элемента 18650 по схеме 2S2P, и роутер с ONU проработали от него около 7 часов. Повербанк на 20 000 мАч в том же тесте дал 12 часов, но не умел бесшовную сквозную зарядку: после каждого отключения оборудование приходилось переключать вручную.

Сборка 3S даёт самый большой запас: 3S2P из шести элементов 21700 — 108 Вт·ч, 3S4P из двенадцати — 216 Вт·ч, то есть 15–30 часов работы на 6 Вт. Её можно сделать бесперебойной, но понадобятся BMS, зарядное устройство на 12,6 В и точечная сварка.

Роутер от повербанка перезагружается: почему

1. Повербанк начал заряжаться. Когда возвращается свет, повербанк, подключённый к сети, часто на мгновение выключает выход и заново договаривается с триггером. Роутер видит провал напряжения и перезагружается. Помогает повербанк с заявленной сквозной зарядкой (pass-through) или mini UPS. Но проверьте это дома ещё до отключений.
2. Не хватает мощности профиля 12 В. На старте и под нагрузкой роутер с ONU берут больше, чем в покое. Если сумма приближается к 18 Вт на профиле 12 В 1,5 А, срабатывает защита, и повербанк перезапускает выход.
3. Занят второй порт. Вы поставили заряжаться телефон, и повербанк перешёл на 5 В на всех портах.
4. Автоотключение на малом токе. Повербанк решает, что устройство «зарядилось», и выключает выход. Такое бывает с ONU, которая берёт 2–3 Вт. Помогает питать роутер и ONU от одного выхода через разветвитель, чтобы суммарный ток был больше. В некоторых моделях есть режим малого тока: в Xiaomi Mi Power Bank 3 он включается двойным нажатием кнопки.
5. Триггер не на то напряжение. 12-вольтовый роутер от триггера на 9 В иногда запускается, но перезагружается под нагрузкой.
6. Плохой контакт. Разболтанный штекер 5,5×2,1 или тонкий дешёвый кабель дают короткие провалы, которых достаточно для перезагрузки.

Какой повербанк выбрать для роутера

• USB-C PD с профилем 12 В в характеристиках выхода или QC 3.0 на USB-A.
• Не меньше 18 Вт на 12 В (12 В × 1,5 А) для роутера с ONU.
• Энергия в Вт·ч под ваши часы. Нужный запас = часы × потребление ÷ 0,85. Для 8 часов при 8 Вт: 8 × 8 ÷ 0,85 ≈ 75 Вт·ч, то есть повербанк на 20 000 мАч.
• Вес, который соответствует ёмкости. Лучшие элементы 21700 запасают около 18 Вт·ч на 68 г (LG M50LT по даташиту). Значит, элементы на 74 Вт·ч весят не меньше 270 г, и повербанк «на 20 000 мАч» весом 200 г физически не может иметь заявленной ёмкости.
• Сквозная зарядка, если хотите, чтобы роутер не перезагружался, когда возвращается свет.
• Режим малого тока или возможность отключить автоотключение — если ONU питается от отдельного повербанка.

Собрать самому: батарея на сутки

Если света нет по 8–12 часов и повербанка не хватает, выгоднее собрать батарею. Три элемента последовательно (3S) дают 9–12,6 В: роутеры на 12 В в большинстве работают от этого напрямую, а для остальных ставят преобразователь на 12 В. Триггер здесь уже не нужен. Сборка 3S2P из шести DMEGC 50E на 5000 мАч — это 108 Вт·ч, как у повербанка на 30 000 мАч. Схема с BMS, расчёт часов и список деталей — в статье Сборка 12 В для роутера. Как собрать обычный повербанк на 5 В из корпуса и элементов 18650 или 21700 — в статье Повербанк своими руками.

Для резервного питания берут ёмкие обычные элементы, а не высокотоковые: 21700 на 5000 мАч и больше или более бюджетный вариант — 18650 из разборки, проверенные по ёмкости. Что такое разборка и когда она уместна, объясняем в статье Что такое разборка. Если не хотите варить сами, соберём батарею под ваш роутер.
