Повербанк для роутера: скільки пропрацює, як підключити і який вибрати

Роутер живиться від 12 В (простіші моделі — від 9 В), а звичайний USB-вихід повербанка дає 5 В. Тому для роутера потрібен повербанк з USB-C Power Delivery, який уміє видавати 12 В, і кабель-тригер на 12 В зі штекером 5,5×2,1 мм. Повербанк на 20 000 mAh запасає 74 Вт·год: роутер з оптичним терміналом, які разом беруть 6 Вт, пропрацюють від нього близько 10 годин.

Нижче — скільки споживають роутери й ONU за даташитами виробників, як порахувати години для свого повербанка, три способи підключення і чому роутер від повербанка перезавантажується. Якщо потрібен запас на добу і більше, вигідніше зібрати батарею з ємних елементів — їх ми зібрали на сторінці для ДБЖ, роутера та повербанка.

Що потрібно роутеру: 12 В і ват-години

Усе вирішують дві цифри: напруга і запас енергії.

Напруга. Подивіться на блок живлення роутера. Там написано щось на зразок «12V ⎓ 1A» або «12V ⎓ 1.5A». Частина простих роутерів живиться від 9 В: наприклад, у TP-Link TL-WR841N v14 блок на 9 В 0,6 А. Оптичний термінал (ONU, ONT) зазвичай на 12 В. Повербанк має віддати саме ту напругу, що на блоці: від 5 В роутер не запуститься, а 15 чи 20 В можуть його спалити.

Енергія. Ємність повербанка пишуть у mAh при напрузі його елементів — 3,6–3,7 В. Роутер бере струм при 12 В, тож mAh повербанка і mAh «на 12 В» — різні величини. Порівнювати можна тільки ват-години:

• Вт·год = mAh × 3,7 ÷ 1000. Для 20 000 mAh це 74 Вт·год, і це число зазвичай надруковане дрібним шрифтом на корпусі.
• Години роботи = Вт·год × 0,85 ÷ споживання у ватах.

Коефіцієнт 0,85 — частка енергії, яка доходить до роутера. Звідки він береться, пояснюємо нижче.

Скільки споживає роутер і ONU

Надпис «12 В 1 А» на блоці живлення — не споживання, а максимум, який блок здатен віддати: 12 × 1 = 12 Вт. У звичайній роботі роутер бере помітно менше. Деякі виробники пишуть реальне споживання в даташитах:

Максимум у даташиті означає, що зайняті всі порти, Wi-Fi працює на повну, а в USB стоїть флешка. Під час відключення навантаження зазвичай менше. Для розрахунків ми беремо три рівні: 6 Вт — простий роутер з ONU без Wi-Fi, 10 Вт — дводіапазонний роутер з ONU, 15 Вт — ONU з Wi-Fi плюс окремий роутер або mesh-система.

Для порівняння, один публічний замір. У тесті itc.ua (грудень 2024) роутер Xiaomi AC1200 з ONU FoxGate G2001R пропрацювали від Xiaomi Mi Power Bank 3 на 20 000 mAh близько 12 годин. Наш перерахунок: 74 Вт·год × 0,85 ÷ 12 год ≈ 5,2 Вт — стільки ця пара брала в середньому.

Як виміряти споживання самому

Точну цифру для вашого комплекту дасть лише замір. Найзручніше міряти USB-C тестером: це маленький прилад з екраном, який вставляється між повербанком і кабелем і показує вольти, ампери, вати й накопичені ват-години.

1. Підключіть ланцюжок: повербанк → USB-C тестер → кабель-тригер 12 В → роутер.
2. Зачекайте 5 хвилин, поки роутер завантажиться, і запишіть вати. Це споживання в спокої.
3. Увімкніть відео на телефоні через Wi-Fi і подивіться ще раз. Це споживання під навантаженням.
4. Найчесніший спосіб: обнуліть лічильник Wh на тестері й залиште роутер працювати годину. Скільки ват-годин набіжить за годину, стільки ват роутер бере в середньому.

Тестер стоїть на виході повербанка, тому втрати всередині самого повербанка в його цифру не входять, і коефіцієнт 0,85 у розрахунку залишається. ONU, яка живиться від свого блока, міряють DC-ваттметром з роз'ємами 5,5×2,1 між блоком і пристроєм. Побутові ваттметри в розетку для цього підходять погано: на кількох ватах вони неточні й рахують ще й втрати блока.

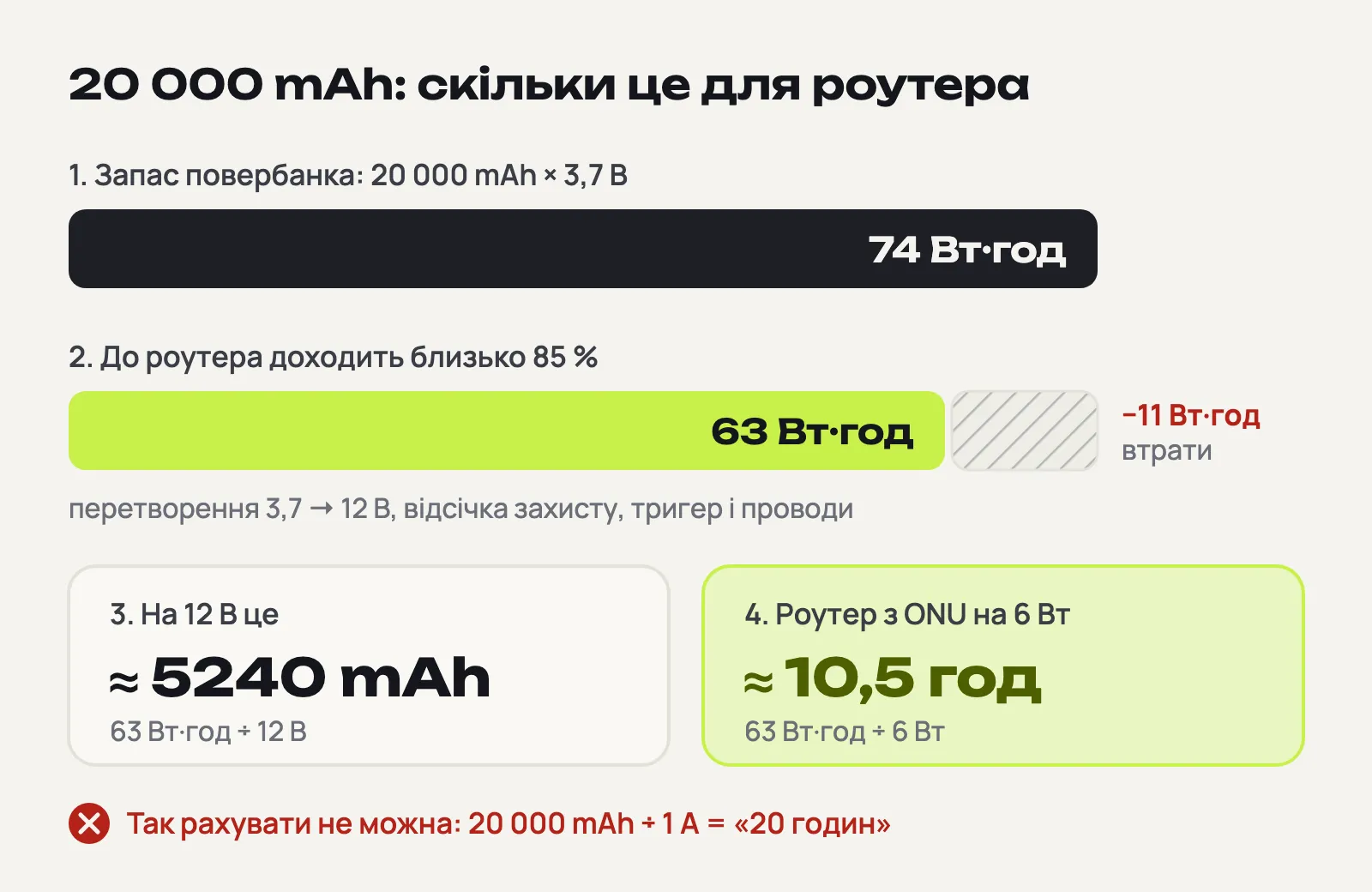

Чому 20 000 mAh — не 20 000 mAh для роутера

Найчастіша помилка в порадах — ділити ємність повербанка на струм роутера: «20 000 mAh ÷ 1 А = 20 годин». Так не працює з двох причин.

1. Інша напруга. 20 000 mAh — це при 3,7 В, тобто 74 Вт·год. На 12 В ті самі 74 Вт·год — лише 6170 mAh.
2. Втрати. Плата повербанка підвищує 3,7 В до 12 В і частину енергії перетворює на тепло. Ще частину вона не віддає зовсім: захист вимикає вихід, коли елементи розряджені, але ще не до нуля. Додайте тригер і проводи. Ми закладаємо 15 % втрат: до роутера доходить близько 63 Вт·год із 74.

Тому обіцянки на зразок «30 000 mAh вистачить на 48 годин» правдиві лише для пристрою, який бере близько 2 Вт. Якщо виробник пише на корпусі «Rated capacity», тобто номінальну ємність при 5 В, орієнтуйтеся на неї: втрати перетворення в ній уже враховані.

Скільки годин пропрацює роутер від повербанка

Таблиця порахована за формулою Вт·год × 0,85 ÷ споживання.

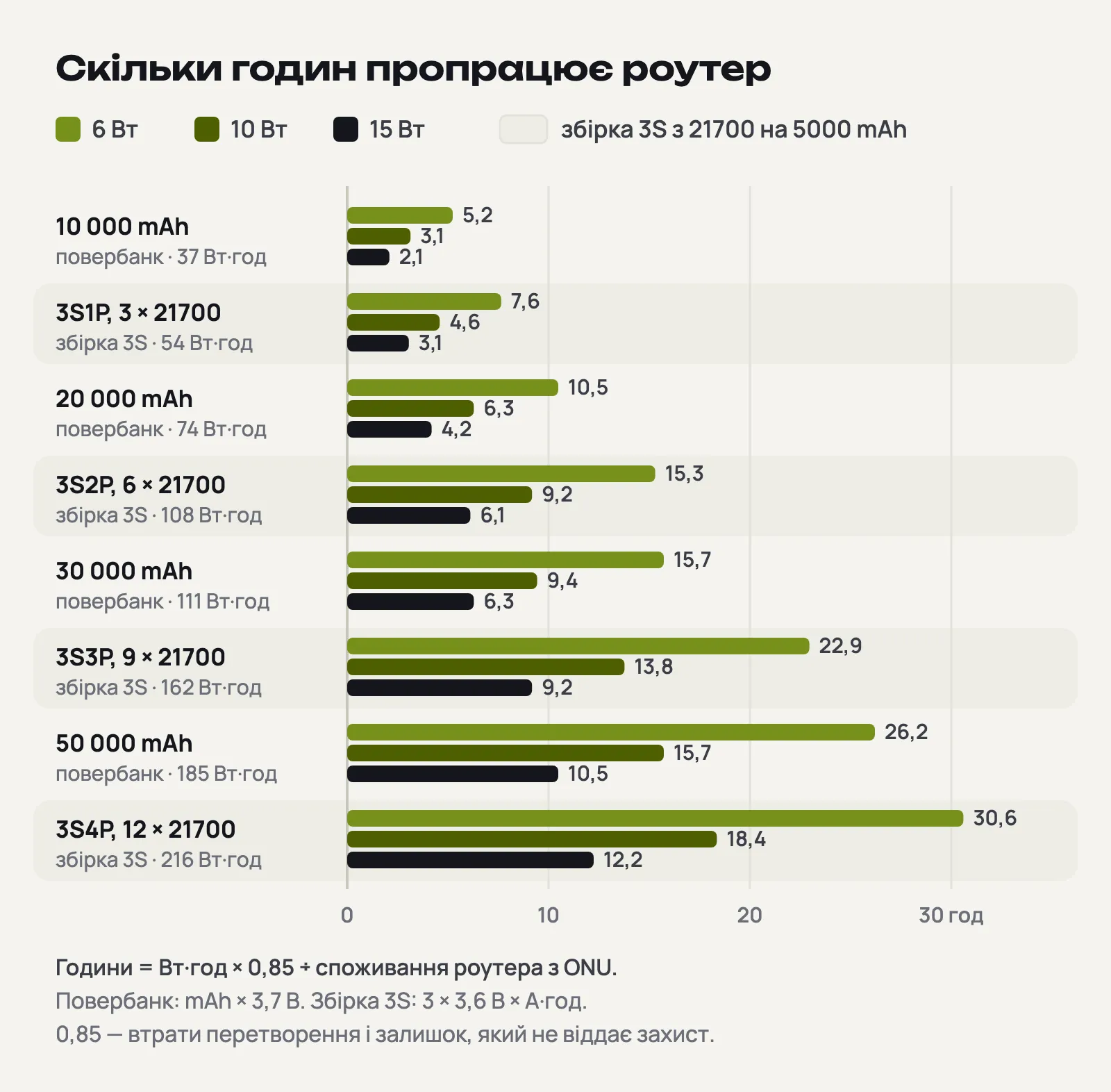

На графіку ті самі повербанки стоять поруч зі збірками 3S з елементів 21700, про які мова нижче.

Для повербанка, який пережив уже кілька зим, закладайте ще на 20 % менше. Виробники елементів гарантують 80 % початкової ємності лише на кілька сотень циклів: у LG MJ1, наприклад, за даташитом це 400 циклів.

Як підключити роутер до повербанка

Кабель-тригер USB-C PD на 12 В

Це найпростіший і найекономніший спосіб. У кабелі є крихітна плата, яка «домовляється» з повербанком по протоколу Power Delivery і просить у нього 12 В. На другому кінці — штекер DC 5,5×2,1 мм, як у блока живлення роутера. Перед покупкою перевірте чотири речі:

• Повербанк уміє 12 В по PD. У характеристиках виходу USB-C шукайте рядок «12V ⎓ 1.5A» або більше. Специфікація PD 3.0 не робить 12 В обов'язковими, тому частина повербанків видає лише 5, 9, 15 і 20 В. Тригер на 12 В з ними не запрацює.
• Потужність профілю 12 В. 12 В × 1,5 А = 18 Вт. Цього вистачить на роутер з ONU, якщо разом вони беруть до 15 Вт.
• Тригер саме на 12 В. Бувають тригери на 9, 15 і 20 В. Перед першим підключенням поміряйте напругу на штекері мультиметром.
• Розмір штекера. Найпоширеніший — 5,5×2,1 мм, але трапляються 5,5×2,5 і 3,5×1,35. Порівняйте з рідним блоком.

Для роутера з блоком на 9 В беріть тригер на 9 В. Цей рівень є в кожному повербанку з PD потужністю понад 15 Вт: так вимагає специфікація.

Тригер QC і підвищувальний кабель 5 → 12 В

Якщо USB-C PD у повербанка немає, є два запасні варіанти:

• Тригер Quick Charge робить те саме через USB-A і протокол QC 2.0 або 3.0, у якому 12 В є.
• Підвищувальний кабель 5 → 12 В (або 5 → 9 В) має перетворювач усередині й працює з будь-яким USB. Але він тягне з порту великий струм: роутеру на 8 Вт потрібно близько 1,9 А при 5 В, а звичайний USB-A дає 2–2,4 А. Для комплекту на 10 Вт і більше такий кабель працює на межі, і роутер може перезавантажуватися.

Полярність

У переважної більшості роутерів і ONU плюс — у центрі штекера. На блоці живлення це позначено значком: коло з крапкою, і плюс з'єднаний із центром. Тригери продаються саме з такою полярністю. Якщо значок на вашому блоці інший, звичайний тригер не підійде.

Роутер і ONU від одного повербанка

Варіантів три: повербанк з двома виходами USB-C PD і два тригери; один тригер і Y-роздвоювач 5,5×2,1 на два пристрої; два окремі повербанки. З Y-кабелем сума споживання обох пристроїв має вкластися в профіль 12 В. І перевірте інструкцію: у багатьох повербанків, коли зайняті два порти, швидкі режими вимикаються, і обидва порти віддають лише 5 В.

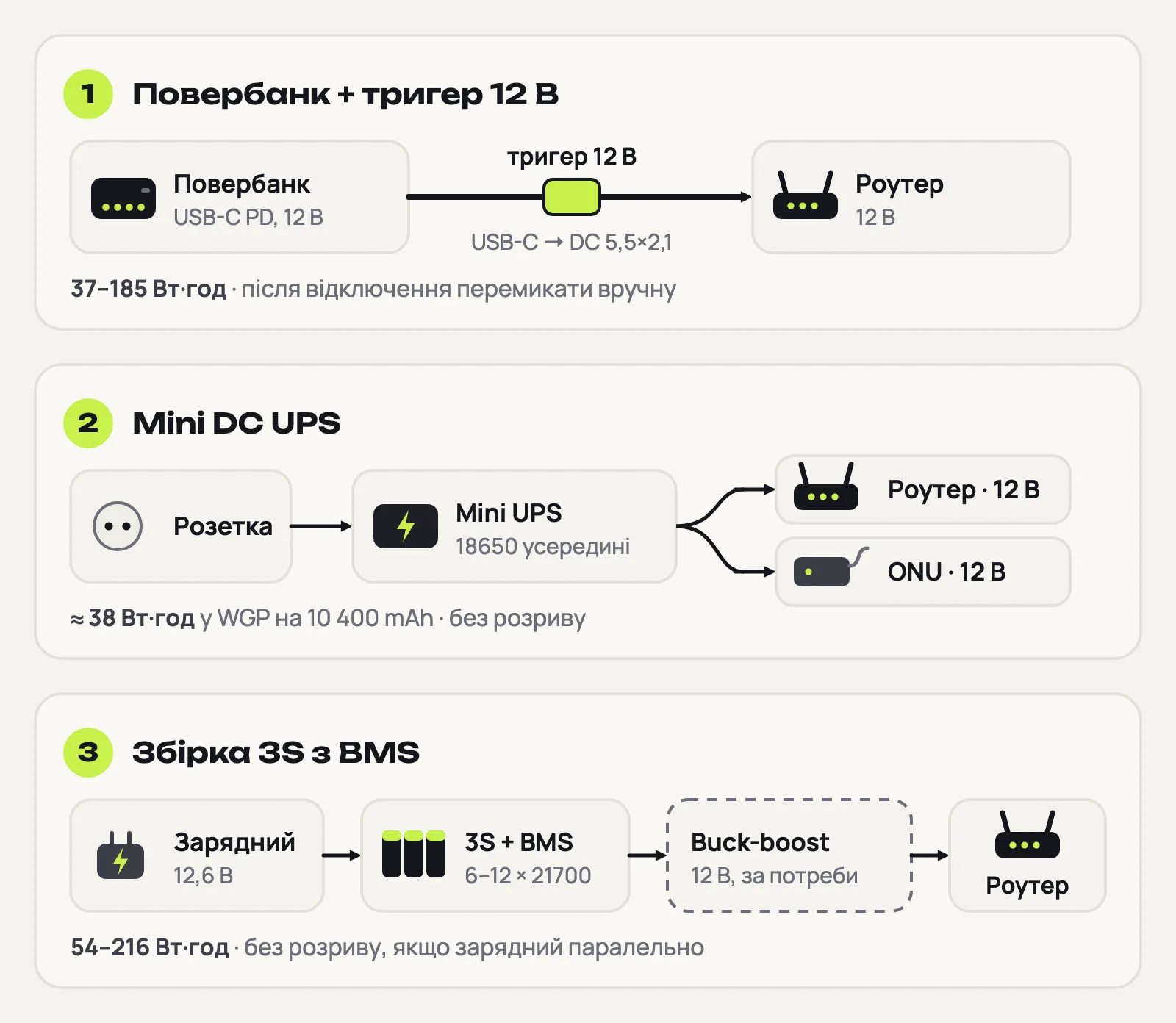

Повербанк, mini UPS чи збірка 3S

Крім повербанка, роутер під час відключень живлять від mini DC UPS (маленького ДБЖ на 5–12 В) або від саморобної батареї з трьох послідовних груп елементів.

Mini UPS виграє зручністю: він постійно стоїть між розеткою і роутером, тримає батарею зарядженою і перемикається сам. Слабке місце — запас енергії. У WGP з тесту itc.ua стоять чотири елементи 18650 за схемою 2S2P, і роутер з ONU пропрацювали від нього близько 7 годин. Повербанк на 20 000 mAh у тому ж тесті дав 12 годин, але не вмів безшовну наскрізну зарядку: після кожного відключення обладнання доводилося перемикати вручну.

Збірка 3S дає найбільший запас: 3S2P з шести елементів 21700 — 108 Вт·год, 3S4P з дванадцяти — 216 Вт·год, тобто 15–30 годин роботи на 6 Вт. Її можна зробити безперервною, але знадобляться BMS, зарядний пристрій на 12,6 В і точкове зварювання.

Чому роутер перезавантажується від повербанка

1. Повербанк почав заряджатися. Коли повертається світло, повербанк, підключений до мережі, часто на мить вимикає вихід і заново домовляється з тригером. Роутер бачить провал напруги й перезавантажується. Допомагає повербанк із заявленою наскрізною зарядкою (pass-through) або mini UPS. Але перевірте це вдома ще до відключень.
2. Не вистачає потужності профілю 12 В. На старті й під навантаженням роутер з ONU беруть більше, ніж у спокої. Якщо сума наближається до 18 Вт на профілі 12 В 1,5 А, спрацьовує захист, і повербанк перезапускає вихід.
3. Зайнятий другий порт. Ви поставили заряджатися телефон, і повербанк перейшов на 5 В на всіх портах.
4. Автовимкнення на малому струмі. Повербанк вирішує, що пристрій «зарядився», і вимикає вихід. Таке буває з ONU, яка бере 2–3 Вт. Допомагає живити роутер і ONU від одного виходу через роздвоювач, щоб сумарний струм був більшим. У деяких моделях є режим малого струму: у Xiaomi Mi Power Bank 3 він вмикається подвійним натисканням кнопки.
5. Тригер не на ту напругу. 12-вольтовий роутер від тригера на 9 В іноді запускається, але перезавантажується під навантаженням.
6. Поганий контакт. Розхитаний штекер 5,5×2,1 або тонкий дешевий кабель дають короткі провали, яких досить для перезавантаження.

Як вибрати повербанк для роутера

• USB-C PD з профілем 12 В у характеристиках виходу або QC 3.0 на USB-A.
• Щонайменше 18 Вт на 12 В (12 В × 1,5 А) для роутера з ONU.
• Енергія у Вт·год під ваші години. Потрібний запас = години × споживання ÷ 0,85. Для 8 годин при 8 Вт: 8 × 8 ÷ 0,85 ≈ 75 Вт·год, тобто повербанк на 20 000 mAh.
• Вага, що відповідає ємності. Найкращі елементи 21700 запасають близько 18 Вт·год на 68 г (LG M50LT за даташитом). Отже, елементи на 74 Вт·год важать не менше 270 г, і повербанк «на 20 000 mAh» вагою 200 г фізично не може мати заявленої ємності.
• Наскрізна зарядка, якщо хочете, щоб роутер не перезавантажувався, коли повертається світло.
• Режим малого струму або можливість вимкнути автовимкнення — якщо ONU живиться від окремого повербанка.

Зібрати самому: батарея на добу

Якщо світла немає по 8–12 годин і повербанка не вистачає, вигідніше зібрати батарею. Три елементи послідовно (3S) дають 9–12,6 В: роутери на 12 В здебільшого працюють від цього напряму, а для решти ставлять перетворювач на 12 В. Тригер тут уже не потрібен. Збірка 3S2P з шести DMEGC 50E на 5000 mAh — це 108 Вт·год, як у повербанка на 30 000 mAh. Схема з BMS, розрахунок годин і список деталей — у статті Збірка 12 В для роутера. Як зібрати звичайний повербанк на 5 В з корпусу та елементів 18650 чи 21700 — у статті Повербанк своїми руками.

Для резервного живлення беруть ємні звичайні елементи, а не високострумові: 21700 на 5000 mAh і більше або бюджетніший варіант — 18650 з розбірки, перевірені за ємністю. Що таке розбірка і коли вона доречна, пояснюємо в статті Що таке розбірка. Якщо не хочете зварювати самі, зберемо батарею під ваш роутер.
