Який акумулятор 21700 вибрати: ємні і високострумові
Акумулятори 21700 бувають двох типів. Ємні мають 4850–5700 mAh, але тривало віддають лише близько 10–17 A. Високострумові мають 4000–5000 mAh і тримають 25–45 A без умов, а з відсіканням при 80 °C — до 70 A. Для повербанка, ДБЖ і електротранспорту беріть ємні, для інструменту та FPV — високострумові.
Тип визначає серія моделі, а не формат, тож дивіться на тривалий струм у даташиті. Нижче — всі 21700 з нашого каталогу з цифрами виробників, вибір під задачу і порівняння з 18650.
Коротко: який 21700 під яку задачу
Задача | Тип | Моделі |
|---|---|---|
Повербанк, ДБЖ для роутера, накопичувач 12 В | ємні | EVE 58E, Samsung 58E, Samsung 53G |
Електросамокат, велосипед | ємні, при великому струмі — високострумові | DMEGC 50E, LG M50LT, Samsung 50S |
Шуруповерт, інший інструмент | високострумові | Samsung 45T, EVE 40P, Ampace JP40 |
FPV 6S1P і 6S2P | високострумові | EVE 40PL, Reliance RS50, Samsung 50S, Molicel P45B |

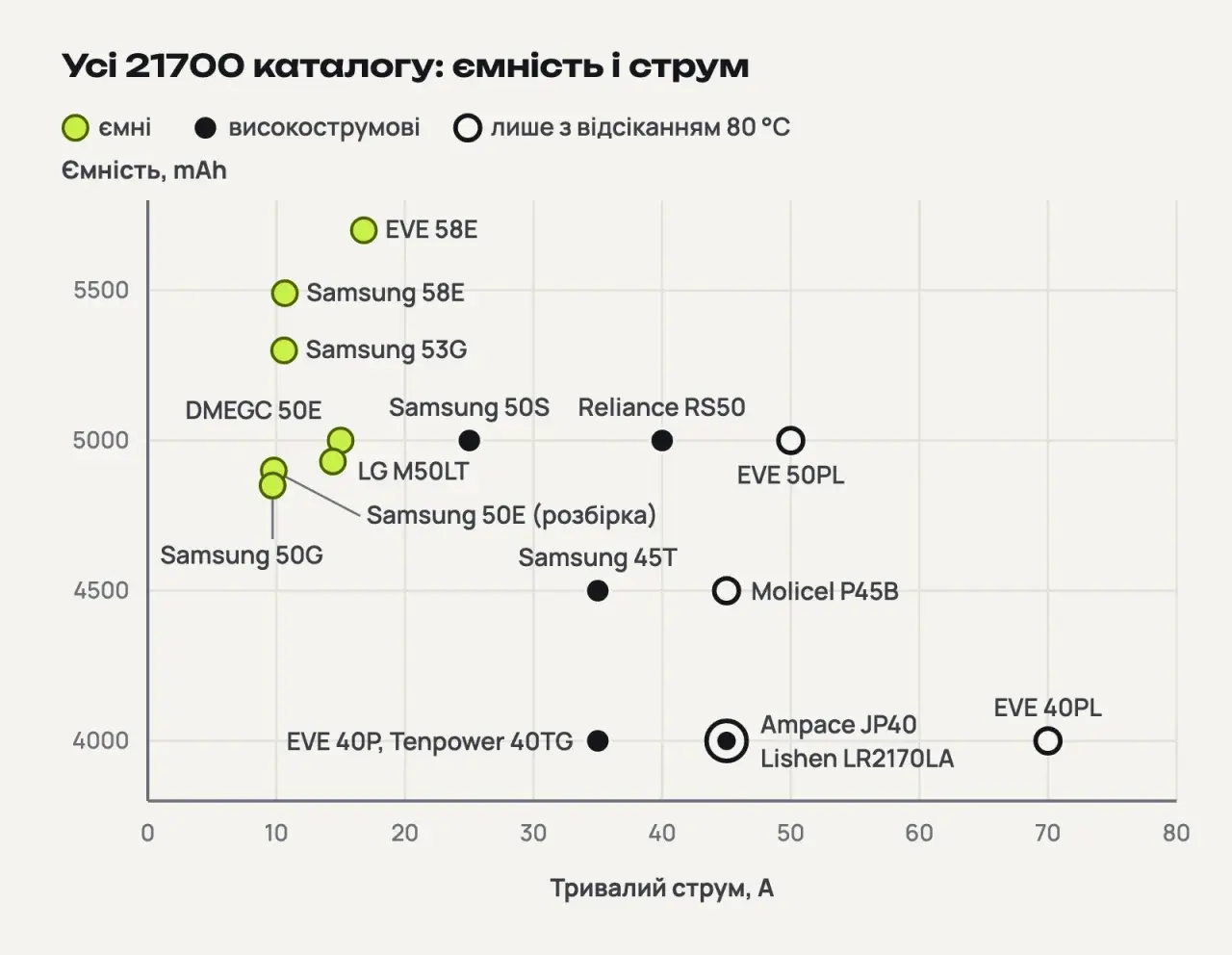

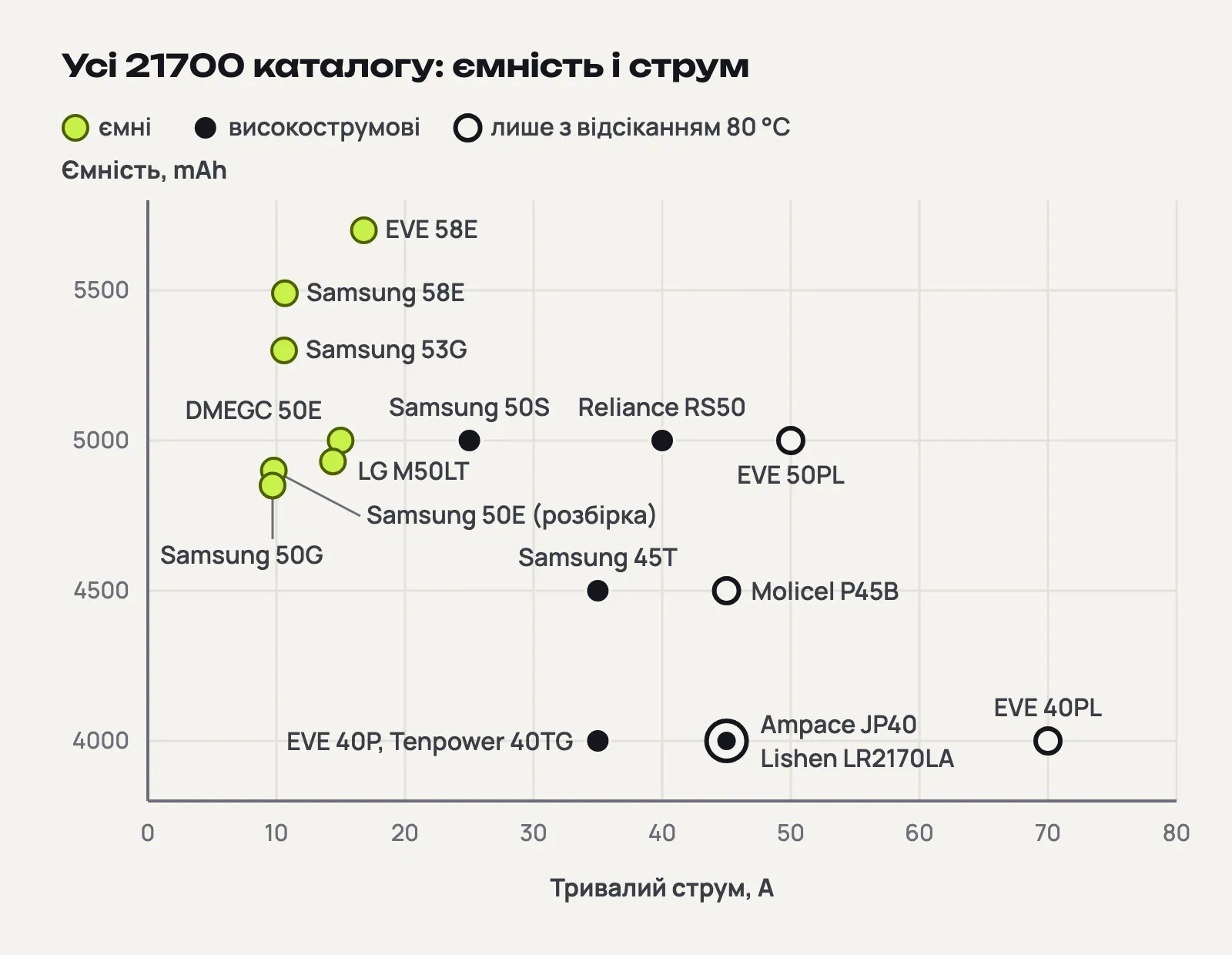

Ємність і струм в одному елементі не поєднуються: ємні моделі на графіку зібрані зліва вгорі, високострумові — праворуч унизу. Компроміс — 5000 mAh із 25–40 A без умов у Samsung 50S і Reliance RS50.
Ємні 21700: EVE 58E, Samsung 58E, 53G, 50G, DMEGC 50E, LG M50LT
Ці елементи потрібні там, де струм на елемент невеликий, а важать ват-години й ресурс.
Модель | Ємність, mAh | Тривалий струм, A | Вага, г |
|---|---|---|---|
5700 | 16,8 | 71 ± 2 | |
5490 | 10,7 | ≤74 | |
5300 | 10,6 | 70,5 ± 1,5 | |
5000 | 15 | — | |
4930 | 14,4 | 67,5 ± 1 | |
≥4850 | 9,7 | ≤69,5 | |
≥4900 | 9,8 | ≤69,5 |
Струм ємних моделей виробники задають по-різному, і це варто знати:
- EVE 58E — 16,8 A (3C) як максимальний розряд з приміткою «не для циклів». Для довгого ресурсу струм має бути меншим.
- Samsung 58E — 2C, тобто 10,7 A тривало. 3C — лише короткочасно.
- Samsung 53G — окремого максимального струму специфікація не дає, найбільший у таблиці розряду — 2C, 10,6 A.
- DMEGC 50E — виробник указує цикли розряду струмом 15 A. Повної специфікації з вагою на сайті DMEGC немає.
- LG M50LT — 14,4 A лише при 10–25 °C навколо, при 25–55 °C — 7,2 A, нижче 10 °C — 2,4 A. LG дає енергію, 18,2 Вт·год, тож 4930 mAh — перерахунок на номінальні 3,69 В.
- Samsung 50E і 50G — Samsung вказує тільки мінімальну ємність, звідси «≥».
Усі моделі — у розділі ємні 21700.
Високострумові 21700 коротко
Вони мають менше ват-годин, зате тримають у кілька разів більший струм.
Модель | Ємність, mAh | Тривалий, A | З відсіканням 80 °C, A |
|---|---|---|---|
EVE 50PL | ≥5000 | — | 50 |
Reliance RS50 | 5000 | 40 | 70 |
Samsung 50S | 5000 | 25 | 45 |
Samsung 45T | 4500 | 35 | 50 |
Molicel P45B | 4500 | — | 45 |
EVE 40PL | ≥4000 | — | 70 |
Ampace JP40 | 4000 | 45 | 60 |
EVE 40P | 4000 | 35 | — |
Tenpower 40TG | 4000 | 35 | — |
Lishen LR2170LA | 4000 | — | 45 |
Прочерк у колонці «Тривалий» означає, що виробник дає струм лише з відсіканням: розряд треба зупинити, коли елемент нагріється до 80 °C. Для розрахунку батареї беріть тривалий струм без умов, а число з відсіканням — як межу коротких піків. Що означає кожне число, чим 40P відрізняється від 40PL і як рахувати 6S1P та 6S2P — у статті Високострумові 21700 для FPV. Усі моделі — у розділі високострумові 21700.
Як читати характеристики 21700
- Ємність: номінальна і мінімальна. Номінальну, або типову, виробник міряє малим струмом 0,2C, а мінімальна — нижня межа, яку він гарантує. У Samsung 58E це 5490 і 5330 mAh. На великому струмі будь-який елемент віддає менше.
- Енергія — це ємність, помножена на номінальну напругу. У більшості моделей вона 3,6 В, у Samsung 58E — 3,64 В, у LG M50LT — 3,69 В. EVE 58E на 5700 mAh — це близько 20,5 Вт·год.
- Тривалий струм. Шукайте число без приміток. «Не для циклів», «not for continuous discharge» чи «з відсіканням 80 °C» означають межу, а не робочий режим.
- Ресурс. Дивіться, до скількох відсотків і на якому струмі пораховані цикли. За специфікаціями Samsung 53G зберігає 80 % ємності після 1000 циклів на 1C, LG M50LT — 80 % енергії після 1000 циклів, Samsung 58E — 80 % після 500, а високострумовий EVE 40PL — 60 % після 400 циклів на 40 A. Умови тестів у всіх різні, тож це орієнтир, а не рейтинг.
- Розміри. За даташитами наших моделей довжина 21700 — від 70 до 71 мм, діаметр — від 21,1 до 21,8 мм. Найтовстіший — Samsung 58E, до 21,78 мм: у тісний холдер він може не стати.
Де застосовують 21700: вибір під пристрій
Рахунок для будь-якої батареї однаковий: струм на елемент — це струм пристрою, поділений на кількість паралельних елементів (P). Він має бути з запасом нижчим за тривалий струм з даташиту.
Повербанк, ДБЖ і накопичувач 12 В
Роутер чи ONU беруть кілька ватів, тому струм на елемент малий, а головне — ємність і ресурс: EVE 58E, Samsung 58E, Samsung 53G. Скільки годин пропрацює роутер, розібрано у статті Повербанк для роутера, а збірку 3S — у статті Збірка 12 В для роутера. Підбірка моделей — елементи для резервного живлення.
Електросамокат і велосипед
Приклад: контролер 25 A і батарея 10S3P — це 25 ÷ 3 ≈ 8,3 A на елемент. Вистачить DMEGC 50E, LG M50LT чи Samsung 53G, а в 50G і 50E з їхніми 9,7–9,8 A запас уже малий. З тим самим контролером у 10S2P виходить 12,5 A на елемент — це для DMEGC 50E або Samsung 50S. Взимку пам'ятайте про LG M50LT: на холоді LG дозволяє йому значно менший струм. Повний розрахунок — у статті Як вибрати елементи для самоката, моделі — у підбірці для електротранспорту.
Шуруповерт та інший інструмент
У батареї 1P кожен елемент несе весь струм двигуна, тому потрібні високострумові: Samsung 45T, EVE 40P, Ampace JP40. Ємні 21700 в інструменті просідають і гріються. Подробиці — у статті Як вибрати елементи для шуруповерта. Перевірте відсік: 21700 стане лише туди, де вже стояли 21700.
FPV
Батареї 6S1P і 6S2P збирають з високострумових: EVE 40PL і Reliance RS50 — для великих струмів, Samsung 50S, EVE 50PL і Molicel P45B — для довгого польоту. Готова підбірка — елементи для FPV.
21700 чи 18650

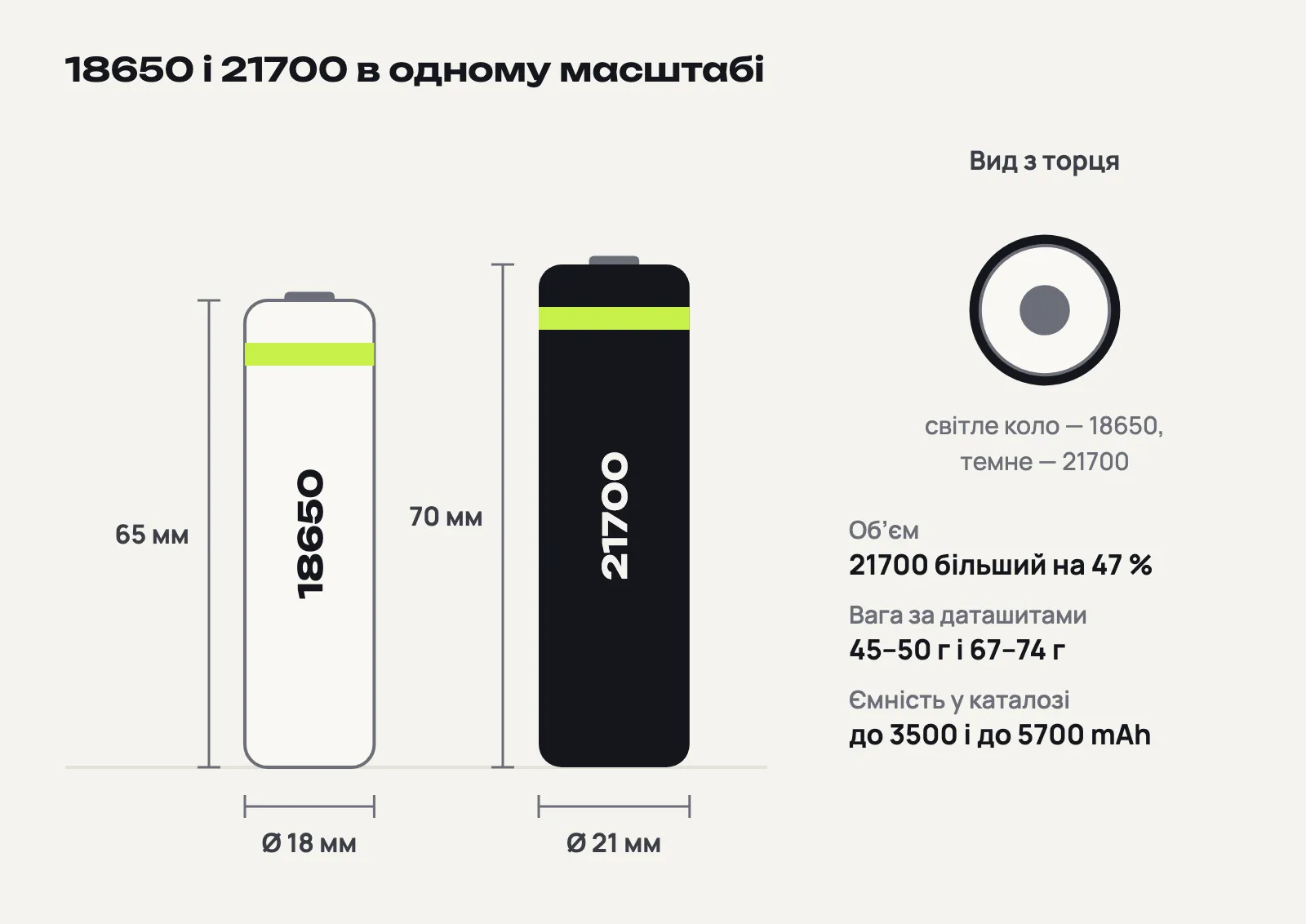

21700 — це Ø21 × 70 мм, 18650 — Ø18 × 65 мм. 21700 більший за об'ємом на 47 % і важчий: 67–74 г проти 45–50 г за даташитами моделей нашого каталогу. Звідси й ємність: 18650 у каталозі мають до 3500 mAh, 21700 — до 5700 mAh.
Напруга в обох форматів однакова, тому електрично вони взаємозамінні, а фізично — ні: 21700 не стане в холдер, корпус чи відсік під 18650. Для нової збірки 21700 зручніший: та сама ємність виходить меншою кількістю елементів і зварних з'єднань. Детальніше — у статті 18650 чи 21700.
Чи бувають 21700 на 6000 mAh
Найбільша номінальна ємність серед 21700 у нашому каталозі — 5700 mAh у EVE 58E, мінімум за специфікацією — 5600 mAh. Якщо продавець пише 6000 mAh і більше, попросіть код моделі з плівки й знайдіть даташит виробника: ємність, вагу і розміри можна звірити. Написи на кшталт «8800 mAh» чи «9900 mAh» — ознака підробки: жоден виробник, чиї специфікації ми розбирали, такої ємності для 21700 не дає. Ще одна перевірка — вага: справжні 21700 з нашого каталогу за даташитами важать 67–74 г.
Нова чи розбірка: Samsung 50E
Розбірка — це елементи з використаних батарей, перевірені на ємність і опір. Серед 21700 у нас це Samsung 50E: ємний елемент на 9,8 A тривало. Він доречний там, де струм малий і важлива ціна: повербанк, ДБЖ для роутера, накопичувач. Для FPV, інструменту і батарей, де елементи працюють близько до межі струму, беріть нові. Як ми перевіряємо розбірку — у статті Що таке розбірка, всі позиції — у розділі 21700 з розбірки.
Чого не робити
- Не ставте ємні 21700 туди, де струм на елемент вищий за їхній тривалий: вони перегріваються і швидше деградують.
- Не змішуйте в одній батареї різні моделі, партії, нові елементи й розбірку.
- Не паяйте дроти до елемента. Для збірки використовують точкове зварювання нікелевою стрічкою.
- Не збирайте батарею для самоката, повербанка чи інструменту з кількох послідовних груп без BMS: плата стежить за напругою кожної групи і відключає навантаження при перезаряді й переразряді.
